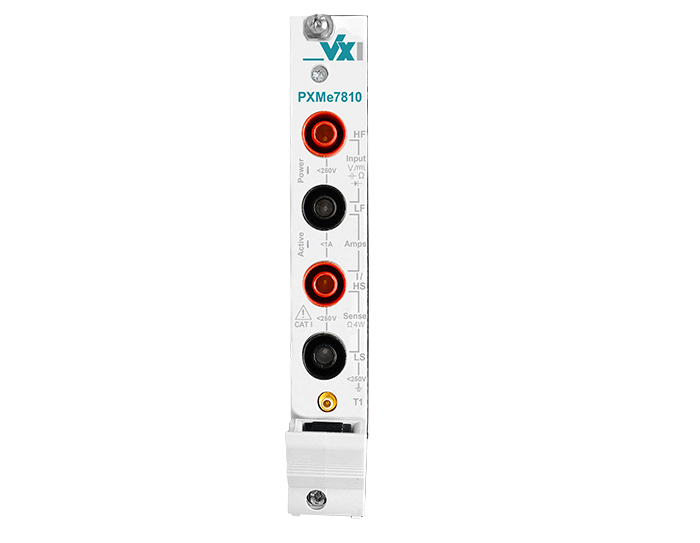

PXM(e)7810 PXI/PXIe 升级版多测量设备

PXM 多测量设备将数字化仪、万用表、定时器/计数器和高度灵活的触发矩阵功能相互结合在一个 PXI 或 PXIe 设备中。

索取报价全球范围内的经销商

四台仪器集成为一台设备：
- 16 位高度精密数字万用表
- 16 位屏蔽型数字化仪
- 触发矩阵
- 定时器/计数器

切换时间低于 1 ms
设备前端最多可配备 2 个触发输入端/输出端（设备后板配备 8 个）
2线和4线电阻测量
测量最多 500 Vpp 和 1A
>1 GΩ || <20 pF 输入阻抗
可使用 PXI 或 PXI Express 接口
完全屏蔽型测量设备
和 Pickering LXI 机箱兼容

在复杂的测试情况中，对于简化解决方案并同时降低整体成本的要求越来越高。 VX 仪器的创新型“多测量设备”(MMD) 设计结构将四种不同的功能结合在一个紧装式插件模块上（1 个 PXI 插槽），从而扩展了传统数字万用表的应用可能性：

数字万用表
示波器/数字化仪
定时器/计数器
触发矩阵

由于测量模式和测量范围的配置时间极短，因此可显著缩短测试时间。在全自动测试环境中使用该系统时，这一优势具有重要作用。

分辨率恒定为 16 位时，可通过集成的数字化仪功能记录采样率高达 20 Ms/s 的信号特征。因此，无需考虑高采样率时出现常见的分辨率下降问题。

测量模块中的电子熔断设备提高了设备的坚固性，从而提高了在工业环境中使用时的可用性。
