PXM(e)7810 PXI/PXIe Erweitertes Multi-Measurement-Device

Die PXM Multi-Measurement-Device Geräte vereinen die Funktionalitäten eines Digitizers, eines Multimeters, eines Timer/Counters und einer hochflexiblen Trigger-Matrix in einem PXI- oder PXIe-Gerät.
Anfrage stellen Distributor finden
  • Vier Instrumente in einem Gerät:
    • 16 Bit Hochpräzisions-Multimeter
    • 16 Bit isolierter Digitizer
    • Trigger-Matrix
    • Timer/Counter
  • Umschaltzeit von unter 1 ms
  • Bis zu 2 Trigger I/Os an der Geräte-Front (8 auf der Rückseite)
  • 2- und 4-Draht Widerstandsmessung
  • Messungen von 250 mV bis 250 V
  • Verfügbar mit PXI oder PXI Express-Interface
  • Vollständig isoliertes Messgerät
  • Kompatibel mit Pickering LXI-Chassis
VX Instruments erweitert mit der PXM78–Produktfamilie das, bereits sehr umfangreiche, Spektrum der Einsatzmöglichkeiten von Digitalmultimetern nochmals. Wir bezeichnen daher unsere Geräte als "Multi-Measurement-Device" (MMD): vier verschiedene Geräte in einem einzigen PXI-Slot.

Dies bietet diverse Möglichkeiten Kosten und Platzbedarf der eigenen Testsysteme einzusparen. Das VX Instruments Multi-Measurement-Device ist speziell entwickelt für den Einsatz in vollautomatisierten Testumgebungen. Durch sehr schnelle Messungen und extrem kurze Umschaltzeiten bei Messmoduswechseln und Messbereichswechseln lassen sich Testzeiten deutlich verringern.

Die Geräte der PXM-Serie verfügen neben den üblichen PXI Backplane Trigger Leitungen auch über 1 oder 2 Trigger I/Os an der Front. Es können Messungen in 2- oder 4-Leiter Technik durchgeführt werden. Elektronische Sicherungen sind ebenfalls integriert. Zum Erfassen von Signalverläufen können diese mit 16 Bit bei 10/20 MS/s aufgezeichnet werden. Ein häufig übliches Degrading der Auflösung bei hohen Sampleraten muss dabei nicht berücksichtigt werden.
Bestelloption Kommentar
PXM7810 Gerät mit PXI Interface
PXMe7810 Gerät mit PXI-Express Interface

Zubehör MPN VPN
SMB-Triggeranschluss
SMB-Kupplung (Lötausführung) 11_SMB-50-1-40 ZJ1522-0
Isolationshülse 78_Z-5-1-1 ZJ1523-0

DOWNLOADS

WEITERLESEN

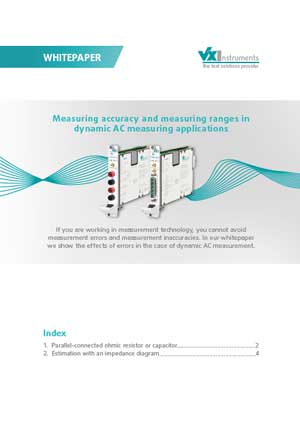

Whitepaper - Isolierte Messtechnik Teil 3: Messgenauigkeit und Messbereiche im dynamischen AC-Messfall Whitepaper Isolierte Messtechnik Teil 3:
Messgenauigkeit und Messbereiche im dynamischen AC-Messfall
Download

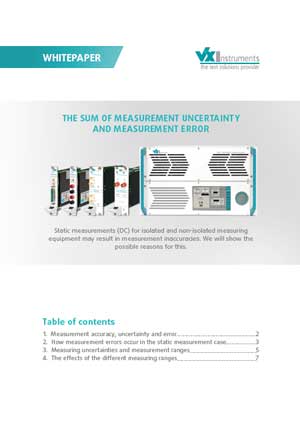

Whitepaper - Isolierte Messtechnik Teil 2: Die Summe aus Messunsicherheit und Messfehler Whitepaper Isolierte Messtechnik Teil 2:
