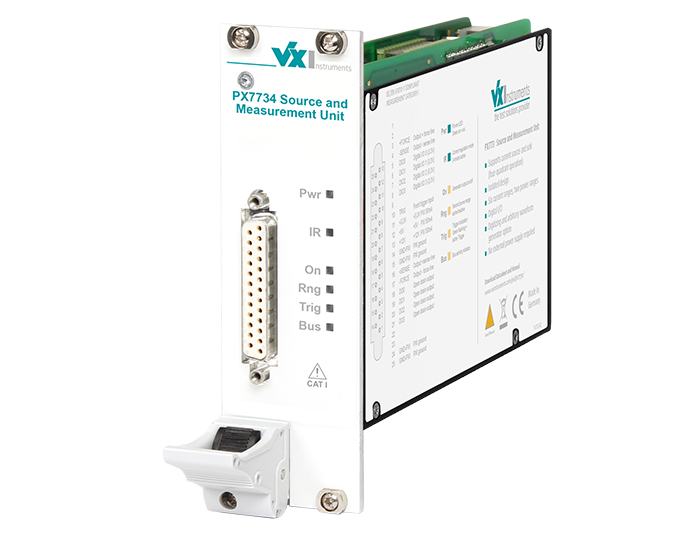

PX773x PXI Source Measure Unit Familie

Die PX773x PXI SMU Familie ist eine high-speed, 4-Quadranten Source Measure Unit. Messen Sie direkt am DUT mit integrierter CMU und VMU.
Anfrage stellen Distributor finden
  • 4-Quadranten Betrieb (als Quelle und Senke einsetzbar)
  • Kein externes Netzteil notwendig
  • Vollständig isoliertes Messgerät
  • Verschiedene Spannungsbereiche von 10 V bis 60 V
  • 6 Bereiche zur Strommessung von 10 µA bis 1 A
  • Integrierte Messeinheiten für Spannung und Strom
  • 8 digitale I/Os
  • Sehr hohe Slewrate für schnelle Pulse
  • Optionale Digitizer und Arbitrary Waveform Generator-Funktion
Die PX773x Familie ist mit unterschiedlichen Spannungsbereichen bis 60V verfügbar. Optional kann ein 2. Spannungsbereich gewählt werden, um die Genauigkeit im kleineren Bereich zu erhöhen. Für präzise Messungen am Prüfling stehen Sense-Eingänge zur Verfügung.
Alle Geräte sind isoliert aufgebaut und beziehen Ihre Energie ausschließlich vom PXI Chassis. Eine zusätzliche Verkabelung von externen Netzteilen ist nicht nötig.
Die Geräte arbeiten im vier Quadrantenbetrieb (4Q-Betrieb) und können somit als Quelle oder Senke genutzt werden. Weiterhin verfügen alle Geräte über digitale I/Os um zusätzliche Geräte oder Relais zu steuern.
Alle PXI SMUs sind optional mit einem integriertem Waveform Digitizer und Arbiträr Generator verfügbar und damit sehr flexibel einsetzbar.
Bestelloption Kommentar
PX7731 Device PX7731 with ±10 V / ±1.00 A
PX7732 Device PX7732 with ±20 V / ±0.50 A
PXT1741 Device with PXI Interface
PX7733 Device PX7733 with ±30 V / ±0.40 A
PX7734 Device PX7734 with ±40 V / ±0.25 A
PX7736 Device PX7736 with ±60 V / ±0.20 A
Option DG Digitizing option
Option ARB Arbitrary waveform generator option
Option PR-20 Second power range: ±20 V / ±0.50 A
Option PR-30 Second power range: ±30 V / ±0.40 A
Option PR-40 Second power range: ±40 V / ±0.25 A
Option PR-60 Second power range: ±60 V / ±0.20 A
Option LSM Measurement for signals less than 10% of selected range with same precision
