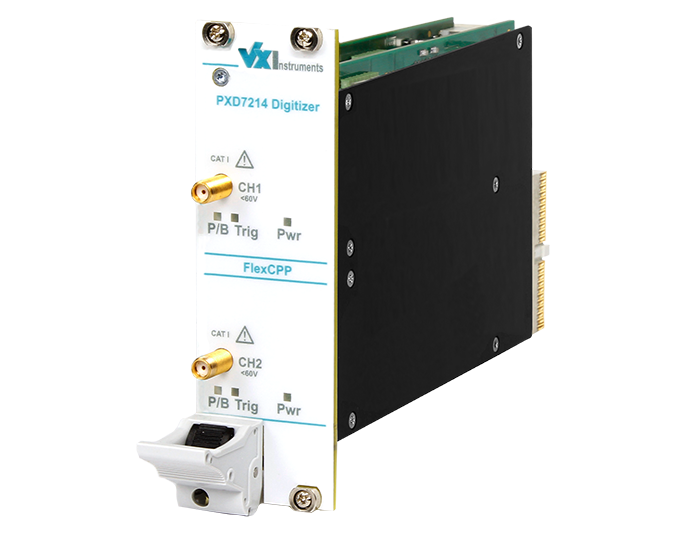

PXD(e)721x PXI/PXIe Waveform Digitizer Familie 120 V und 100 MS/s

Digitalisieren Sie hochauflösende Signalverläufe mit den vollständig isolierten Digitizern der PXD-Serie. Minimieren Sie Störeinflüsse und messen Sie "in-circuit" innerhalb von Schaltungen. Messfehler werden durch eine hohe Eingangsimpendanz verringert.
Anfrage stellen Distributor finden
  • Hoher Eingangsspannungsbereich bis 120 Vpp
  • Hohe Samplingrate von 100 MS/s
  • 16 Bit Auflösung
  • Verfügbar mit PXI oder PXI Express Interface
  • Vollständig isoliertes Messgerät
  • Bis zu zwei unabhängige Kanäle
  • Integrierter Timer/Counter
  • Integrierte Digital Voltmeter (DVM) Funktion für hochpräzise Messungen
  • Vielfältige Möglichkeiten zur Instrumenten- und Kanal-Synchronisierung
Die Digitizer der PXD-Familie können Signale mit einer Spannung bis zu 120 VPP ohne zusätzliche Signalkonditionierung direkt erfassen. Eine große Anzahl von Spannungsbereichen garantiert sehr gute Messergebnisse auch bei unterschiedlichsten Signalen in einem Testablauf. Bei einer Auflösung von 12 Bit sind Sampleraten bis zu 100 MS/s möglich.
Zusätzlich bieten alle Digitizer der PXD-Serie eine integrierte Timer/Counter Funktion, sowie ein Digitales Voltmeter für hochpräzise Messergebnisse.

Alle Gerätevarianten sind als voll isolierte Digitizer mit 1 oder 2 Kanälen verfügbar. Damit werden Störeinflüsse minimiert und es kann ohne zusätzliche Tastköpfe direkt innerhalb von Schaltungen gemessen werden. Dies ist vor allem bei In-Circuit- oder High-Side-Messungen unabdingbar. Eine sehr hohe Eingangsimpedanz von 1 MΩ || 20pF verringert mögliche Messfehler.
Bestelloption Kommentar
PXDe721x PXI Express interface
PXD721x PXI interface
Option DVM Digital Voltmeter
Option T/C Timer/Counter
Option TCXO Temperature compensated crystal oscillator
Option DBW Double bandwidth
Option MEMSEG Memory segmenting
