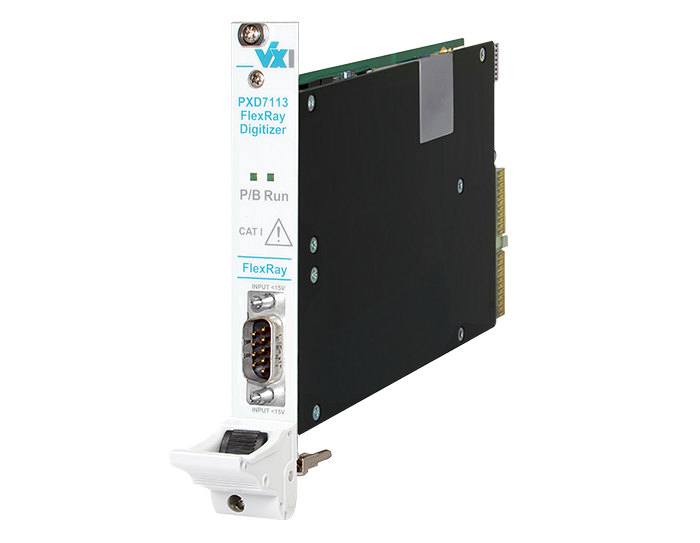

PXD7113 PXI FlexRay Digitizer

Digitalisieren Sie hochauflösende Signalverläufe mit den vollständig isolierten Digitizern der PXD-Serie. Minimieren Sie Störeinflüsse und messen Sie "in-circuit" innerhalb von Schaltungen. Messfehler werden durch eine hohe Eingangsimpendanz verringert.
Anfrage stellen Distributor finden
  • Entwickelt für FlexRay-Messungen
  • 100 MS/s mit 16 Bit Auflösung
  • Vollständig isoliertes Messgerät
  • Integrierter Timer/Counter
  • Integrierte Digital Voltmeter (DVM) Funktion für hochpräzise Messungen
  • 2 Eingänge im "differentiellen" oder "single-ended"-Modus
Die Digitizer der PXD-Familie können Signale mit einer Spannung bis zu 120 VPP ohne zusätzliche Signalkonditionierung direkt erfassen. Eine große Anzahl von Spannungsbereichen garantiert sehr gute Messergebnisse auch bei unterschiedlichsten Signalen in einem Testablauf. Bei einer Auflösung von 12 Bit sind Sampleraten bis zu 100 MS/s möglich.
Zusätzlich bieten alle Digitizer der PXD-Serie eine integrierte Timer/Counter Funktion, sowie ein Digitales Voltmeter für hochpräzise Messergebnisse.

Alle Gerätevarianten sind als voll isolierte Digitizer mit 1 oder 2 Kanälen verfügbar. Damit werden Störeinflüsse minimiert und es kann ohne zusätzliche Tastköpfe direkt innerhalb von Schaltungen gemessen werden. Dies ist vor allem bei In-Circuit- oder High-Side-Messungen unabdingbar. Eine sehr hohe Eingangsimpedanz von 1 MΩ || 20pF verringert mögliche Messfehler.
Bestelloption Kommentar
PXD7113 PXI FlexRay Digitizer
