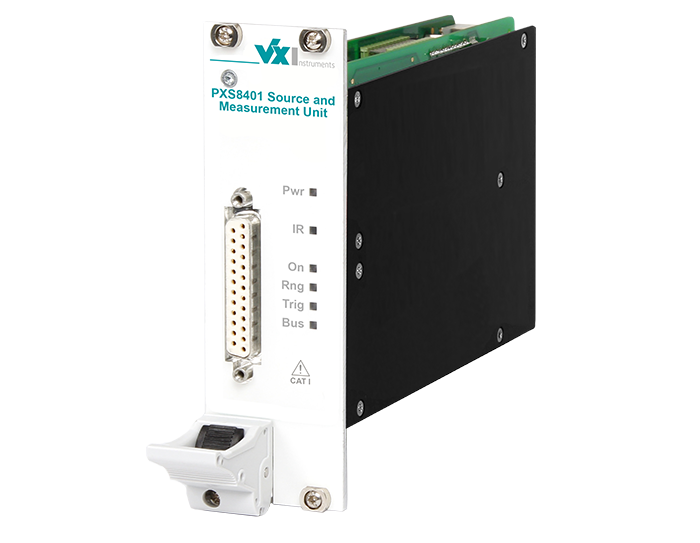

PXS(e)840x PXI/PXIe Source Measure Unit Familie

DIe PXS(e)840x PXI SMU Familie ist eine high-speed, 4-Quadranten Source Measure Unit. Messen Sie direkt am DUT mit intergrierter CMU und VMU.
Anfrage stellen Distributor finden
  • 4-Quadranten Betrieb (als Quelle und Senke einsetzbar)
  • Kein externes Netzteil notwendig
  • Vollständig isoliertes Messgerät
  • Verschiedene Spannungsbereiche von 10 V bis 60 V
  • 6 Bereiche zur Strommessung von 10 µA bis 1 A
  • Integrierte Messeinheiten für Spannung und Strom
  • 8 digitale I/Os
  • Sehr hohe Slewrate für schnelle Pulse
  • Optionale Digitizer und Arbitrary Waveform Generator-Funktion
  • Verfügbar mit PXI- oder PXI Express-Interface
Die PXS-Familie ist mit unterschiedlichen Spannungsbereichen bis 60V verfügbar. Optional kann ein 2. Spannungsbereich gewählt werden, um die Genauigkeit im kleineren Bereich zu erhöhen. Für präzise Messungen am Prüfling stehen Sense-Eingänge zur Verfügung.
Alle Geräte sind isoliert aufgebaut und beziehen Ihre Energie ausschließlich vom PXI Chassis. Eine zusätzliche Verkabelung von externen Netzteilen ist nicht nötig.
Die Geräte arbeiten im vier Quadrantenbetrieb (4Q-Betrieb) und können somit als Quelle oder Senke genutzt werden. Weiterhin verfügen alle Geräte über digitale I/Os um zusätzliche Geräte oder Relais zu steuern.
Alle PXI SMUs sind optional mit einem integriertem Waveform Digitizer und Arbiträr Generator verfügbar und damit sehr flexibel einsetzbar.
Bestelloption Kommentar
PXS(e)8401 Device PXS(e)8401 with ±10 V / ±2.5 A
PXS(e)8402 Device PXS(e)8402 with ±20 V / ±1.25 A
PXS(e)8403 Device PXS(e)8403 with ±30 V / ±0.7 A
PXS(e)8404 Device PXS(e)8404 with ±40 V / ±0.5 A
PXS(e)8406 Device PXS(e)8406 with ±60 V / ±0.3 A
PX7736 Device PX7736 with ±60 V / ±0.20 A
Option DG Digitizing option
Option ARB Arbitrary waveform generator option
Option PR-20 Second power range: ±20 V / ±1.25 A
Option PR-30 Second power range: ±30 V / ±0.7 A
Option PR-40 Second power range: ±40 V / ±0.5 A
Option PR-60 Second power range: ±60 V / ±0.3 A
Option LSM Measurement for signals less than 10% of selected range with same precision
